Stromnetz

Ein Brownout ist ein kontrollierter Spannungsabfall im Stromnetz. Es wird meist genutzt um ein Blackout (einen unkontrollierten, großflächigen und massiven Stromausfall) zu verhindern. Bei einem Blackout fällt der Strom völlig unvorhergesehen aus, meist ist daran eine Naturkatastrophe oder netzbetriebliche Ausfälle schuld, denkbar wären aber auch ein nuklearer Unfall oder Anschlag. Anders als bei einem Stromausfall im Haus kann dann nicht wieder ein FI-Schalter hochgedrückt werden, sondern das Wiederanfahren des Stromnetzes kann, je nachdem, was vorgefallen ist und wie groß das Gebiet es Ausfalls, von wenigen Tagen bis zu einigen Wochen reichen.

Bei einem Brownout hingegen regeln die Netzbetreiber den Strom für bestimmte Gebiete in der Spannung herunter oder schalten ihn ganz aus. Diese Notmaßnahme wird getroffen, bevor das gesamte Netz zusammenbricht.

Doch warum gibt es überhaupt Verluste im Stromnetz? Geht Strom einfach so verloren? Glücklicherweise nicht. Der Netzverlust ist die Differenz zwischen erzeugter elektrischer Leistung im Kraftwerk und der genutzten elektrischen Leistung am Netzanschlusspunkt der Verbraucher:innen. Die Internationale Elektrotechnische Kommission geht von einem Übertragungsverlust vom Kraftwerk bis zum Verbraucher zwischen 8 Prozent und 15 Prozent aus.

Kein System kann so ausgefeilt sein, dass es widerstandslos und ohne Verluste agieren kann. Diese entstehen durch den Ohm’schen Widerstand der Leitungen, Transformatoren und anderen Übertragungsmedien.

Um die Übertragungswirkverluste gering zu halten, wird die Betriebsspannung möglichst hoch gewählt, um bei gleicher Übertragungsleistung die dominanten ohmschen Verluste zu reduzieren. Den geringsten Widerstand bezogen auf die Maximalleistung gibt es bei 380-kV-Leitungen. Diese werden deswegen bei Leitungen besonders häufig verwendet.

Die Austrian Power Grid (APG) sichert die Stromversorgung in Österreich. Sie ist für das Hochspannungsnetz verantwortlich und tritt auch als Marktplattform für überregionalen Strom auf.

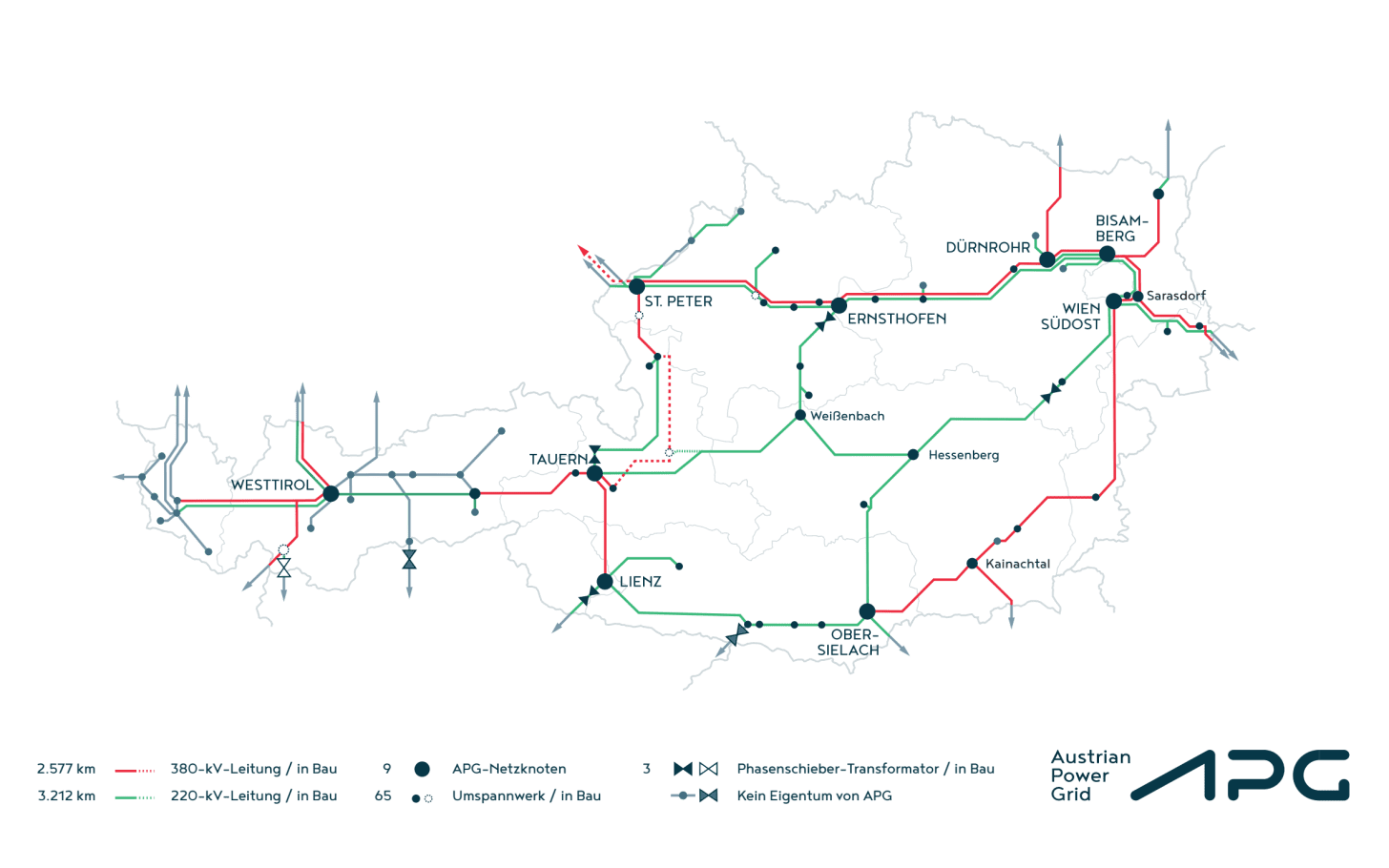

Das österreichische Stromnetz besteht aus knapp 7.000 km Stromleitungen, die Österreich mit elektrischer Energie versorgen. Sie verbinden die Kraftwerke mit den heimischen Verbraucher:innen.

Es gibt sieben Netzebenen.

Höchstspannungsebene (Netzebene 1): Auf der höchsten Netzebene gibt es auch die höchsten Spannungen. Hier werden 220 kV (Kilovolt) und 380 kV verwendet. Durch diese Leitungen können große Energiemengen möglichst verlustarm über weite Strecken transportiert werden. Großkraftwerke wie die großen Wasserkraftwerke speisen hier direkt ein. Man spricht hier auch vom Übertragungsnetz.

Hochspannungsebene (Netzebene 3): Im Hochspannungsnetz wird eine Spannung von 110 kV genutzt. Es gibt hier eine erste Verteilung, wie etwa zu Großabnehmern der Industrie und die Versorgung von größeren Städten. Mittelgroße Kraftwerke speisen in diese Ebene Strom ins Netz ein.

Mittelspannungsebene (Netzebene 5): In der Mittelspannungsebene werden Spannungen von 10 kV bis 36 kV genutzt. Ab dieser Verteilungsebene läuft der Strom in den regionalen Verteilernetzen der Landesversorger. Hier werden Städte und Stadtteile versorgt, aber auch Industriekunden. In diese Ebene speisen städtische Kraftwerke ein.

Niederspannungsebene (Netzebene 7): In den lokalen Niederspannungsnetzen fließt der Strom bis zu Dir nach Hause. Dort kommt er mit 230 Volt aus der Steckdose.

Zwischen den Netzebenen 1, 3, 5 und 7 liegen die Umspannungsebenen 2, 4 und 6. Diese sorgen, dass die Spannung auf die richtige Leistung gebracht wird. Die Netzinfrastrukturen werden nicht zufällig ausgebaut, sondern sie folgen dem österreichischen Netzinfrastrukturplan (ÖNIP).
